در قلب صنایع حیاتی ایران—از سکوهای نفت و گاز در خلیج فارس گرفته تا مجتمع‌های پتروشیمی و معادن—یک ریسک دائمی وجود دارد: خطر انفجار. یک جرقه نامرئی، یک سطح داغ پیش‌بینی‌نشده یا یک نقص فنی کوچک در تجهیزات الکتریکی می‌تواند به سرعت به فاجعه‌ای با خسارات جبران‌ناپذیر انسانی و مالی تبدیل شود. برای شما به عنوان یک مهندس ایمنی یا مدیر HSE، مدیریت این ریسک تنها یک وظیفه نیست، بلکه یک مسئولیت حیاتی است.

در محیط‌هایی که گازها، بخارات یا گرد و غبارهای قابل اشتعال بخشی از فرآیند روزمره هستند، انتخاب تجهیزات مناسب فراتر از یک تصمیم فنی است؛ این یک ضرورت قانونی و عملیاتی است. چالش اصلی، پیمایش در میان استانداردهای پیچیده بین‌المللی و اطمینان از انطباق کامل برای جلوگیری از حوادث است. راه‌حل قطعی برای این چالش، گواهینامه ضد انفجار است. این گواهینامه صرفا یک برچسب نیست، بلکه تضمینی مهندسی‌شده است که یک تجهیز، خود به منبع احتراق تبدیل نخواهد شد.

این مقاله، راهنمای جامع و کاربردی شما برای تسلط بر دنیای تجهیزات ضد انفجار است. ما از مفاهیم پایه شروع کرده، به تفاوت‌های کلیدی استانداردها می‌پردازیم و در نهایت، یک چک‌لیست عملی برای خرید تجهیزات معتبر در ایران ارائه می‌دهیم. اگر برای پروژه‌های خود به مشاوره فوری در زمینه انتخاب و خرید تجهیزات ضد انفجار نیاز دارید، همین حالا با کارشناسان فنی ما در «اعلام حریق ایران» تماس بگیرید و از مشاوره رایگان بهره‌مند شوید.

گواهینامه ضد انفجار چیست؟

یک گواهینامه ضد انفجار سندی رسمی است که توسط یک نهاد شخص ثالث معتبر صادر می‌شود و تأیید می‌کند که این تجهیزات، طبق استانداردهای سخت‌گیرانه طراحی و ساخته شده است تا از احتراق اتمسفر انفجاری اطراف خود جلوگیری کند. درک این مفهوم نیازمند آشنایی با «مثلث انفجار» است. هدف اصلی تجهیزات ضد انفجار حذف کامل عنصر منبع احتراق است. این تجهیزات «ضد ضربه» یا «نشکن» نیستند؛ بلکه از طریق روش‌های مهندسی مشخصی مانند مهار انفجار داخلی یا محدود کردن انرژی، از وقوع احتراق جلوگیری می‌کنند.

در صنایع ایران، به‌ویژه در پروژه‌های تحت نظارت وزارت نفت، استفاده از تجهیزات دارای گواهینامه معتبر یک الزام قانونی و قراردادی است. استانداردهای داخلی مانند IPS (Iranian Petroleum Standards) نیز بر لزوم انطباق با این گواهینامه‌ها تأکید دارند. عدم رعایت این الزامات می‌تواند منجر به توقف پروژه، جریمه‌های سنگین و مسئولیت‌های حقوقی گسترده شود.

نکته کلیدی این است که ایمنی یک «سیستم» است، نه یک «محصول». یک تجهیز با گواهینامه معتبر، اگر به درستی نصب، سیم‌کشی و نگهداری نشود، ایمنی خود را از دست می‌دهد. بنابراین، خرید یک محصول معتبر تنها اولین قدم است؛ دانش فنی برای پیاده‌سازی و نگهداری صحیح آن طبق استانداردهایی مانند $IEC60079-14$ (نصب) و $IEC60079-17$ (بازرسی و نگهداری)، ضامن ایمنی پایدار است.

انواع گواهینامه ضد انفجار: ATEX در برابر IECEx، کدام برای ایران مناسب‌تر است؟

در بازار جهانی دو استاندارد اصلی برای تجهیزات ضد انفجار حاکم است: گواهینامه ATEX و گواهینامه IECEx. اگرچه هر دو هدف یکسانی را دنبال می‌کنند، اما تفاوت‌های کلیدی در مبنای قانونی، حوزه جغرافیایی و فرآیند صدور دارند که درک آن‌ها برای مهندسان و مدیران خرید در ایران ضروری است.

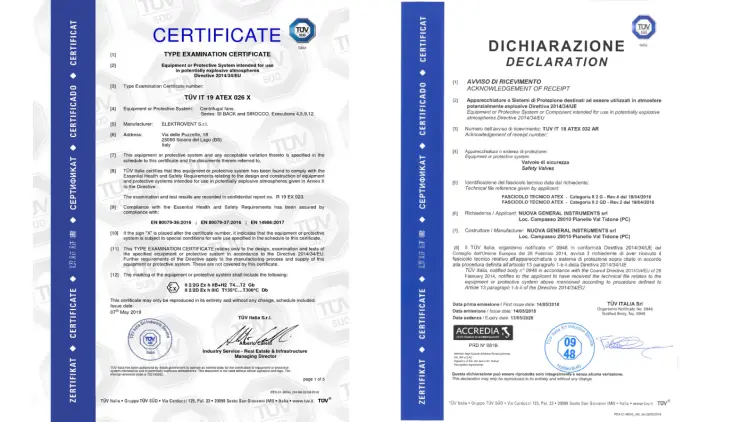

گواهینامه ATEX چیست؟

ATEX که مخفف عبارت فرانسوی ATmosphères EXplosibles است، یک چارچوب قانونی و اجباری در اتحادیه اروپا است. این استاندارد شامل دو دایرکتیو اصلی است:

• دایرکتیو تجهیزات (2014/34/EU): الزامات فنی و ایمنی برای تولیدکنندگانی که قصد فروش محصولات ضد انفجار در اروپا را دارند، مشخص می‌کند.

• دایرکتیو محیط کار (1999/92/EC): حداقل الزامات ایمنی برای کارفرمایان جهت حفاظت از کارکنان در محیط‌های مستعد انفجار را تعیین می‌کند.

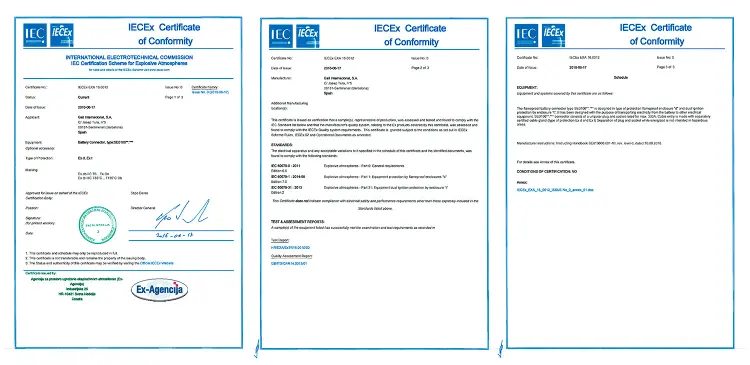

گواهینامه IECEx چیست؟

IECEx یک طرح صدور گواهینامه بین‌المللی و داوطلبانه است که توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) مدیریت می‌شود. هدف اصلی آن، ایجاد یک استاندارد واحد و جهانی برای ارزیابی و صدور گواهینامه تجهیزات ضد انفجار است تا تجارت بین‌المللی تسهیل شود. یک گواهینامه IECEx در بسیاری از کشورهای جهان به رسمیت شناخته می‌شود و نیازی به آزمون‌های مجدد در هر کشور ندارد.

مقایسه جامع ATEX و IECEx

جدول زیر تفاوت‌های کلیدی این دو استاندارد را به طور خلاصه نشان می‌دهد:

برای صنایع ایران که در بازارهای جهانی فعالیت می‌کنند و با شرکت‌های بین‌المللی در تعامل هستند، گواهینامه IECEx انتخاب استراتژیک‌تری است. شفافیت بالای آن به دلیل وجود پایگاه داده آنلاین و عمومی، امکان راستی‌آزمایی فوری گواهینامه را فراهم می‌کند و ریسک خرید تجهیزات با گواهی تقلبی را به حداقل می‌رساند. همچنین، نهادهای استاندارد داخلی ایران نیز به سمت پذیرش و اجرای طرح‌های مبتنی بر IECEx حرکت کرده‌اند که این امر اهمیت آن را دوچندان می‌کند.

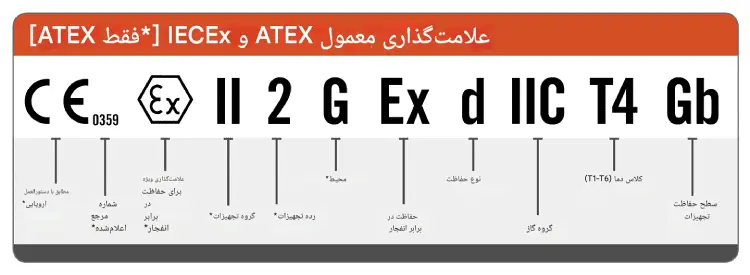

رمزگشایی استاندارد ضد انفجار: چگونه پلاک تجهیزات را مانند یک متخصص بخوانیم؟

هر تجهیز ضد انفجار دارای یک پلاک مشخصات است که کدی طولانی از حروف و اعداد را در خود جای داده است. این کد، شناسنامه فنی و ایمنی آن تجهیز است. درک این کد برای انتخاب، نصب و بازرسی صحیح تجهیزات ضروری است. بیایید یک مثال رایج را با هم رمزگشایی کنیم: Ex db eb IIC T4 Gb.

۱. روش حفاظت (Protection Method)

این بخش نشان می‌دهد که تجهیز چگونه از وقوع انفجار جلوگیری می‌کند. متداول‌ترین روش‌ها عبارتند از:

• Ex d (محفظه ضد شعله - Flameproof): این روش بر پایه اصل «مهار انفجار» است. محفظه به قدری مستحکم ساخته شده که اگر انفجاری در داخل آن رخ دهد، می‌تواند فشار ناشی از آن را تحمل کند. گازهای داغ حاصل از انفجار، از طریق مسیرهای دقیقی به نام «مسیر شعله» (Flame Path) به بیرون هدایت شده و در حین عبور، آنقدر خنک می‌شوند که دیگر قادر به مشتعل کردن اتمسفر بیرونی نیستند. این روش برای تجهیزاتی که در حالت عادی جرقه تولید می‌کنند (مانند کلیدها و موتورها) مناسب است.

• Ex e (ایمنی افزایش‌یافته - Increased Safety): این روش بر پایه اصل «پیشگیری از انفجار» است. در این تجهیزات، با استفاده از عایق‌بندی بسیار باکیفیت، فواصل هوایی و خزشی استاندارد و اتصالات بسیار محکم، از ایجاد هرگونه جرقه یا نقطه داغ در شرایط کار عادی جلوگیری می‌شود. این روش سبک‌تر و ارزان‌تر از Ex d است اما فقط برای تجهیزاتی که در حالت عادی جرقه نمی‌زنند (مانند جعبه‌های تقسیم) کاربرد دارد.

• Ex i (ایمنی ذاتی - Intrinsic Safety): این روش بر پایه اصل «محدودسازی انرژی» است. انرژی الکتریکی (ولتاژ و جریان) در کل مدار به حدی پایین نگه داشته می‌شود که حتی در صورت بروز خطا (مانند اتصال کوتاه)، انرژی لازم برای ایجاد یک جرقه قابل احتراق یا یک سطح داغ وجود نخواهد داشت. این تنها روشی است که اجازه تعمیرات و نگهداری در حالت برق‌دار (Live Maintenance) را می‌دهد و برای تجهیزات ابزار دقیق و سنسورها ایده‌آل است.

• Ex de (حفاظت ترکیبی): بسیاری از تجهیزات از ترکیب دو یا چند روش حفاظت استفاده می‌کنند. برای مثال، یک موتور ضد انفجار ممکن است دارای محفظه Ex d برای بدنه اصلی و یک جعبه ترمینال Ex e برای اتصالات الکتریکی باشد. این ترکیب، مزایای هر دو روش (استحکام Ex d و سهولت نصب Ex e) را فراهم می‌کند.

۲. گروه گاز یا غبار (Gas/Dust Group)

این کد، نوع ماده قابل اشتعالی را که تجهیز برای آن طراحی شده، مشخص می‌کند:

• گروه I: تجهیزات مورد استفاده در معادن (محیط‌های دارای گاز متان).

• گروه II (گازها): تجهیزات صنایع سطحی. این گروه خود به سه زیرگروه بر اساس انرژی مورد نیاز برای احتراق تقسیم می‌شود:

  • IIA: کمترین خطر (مانند پروپان، متان).

  • IIB: خطر متوسط (مانند اتیلن).

  • IIC: بیشترین خطر (مانند هیدروژن، استیلن). تجهیزات گروه IIC را می‌توان برای گروه‌های IIB و IIA نیز استفاده کرد، اما برعکس آن صادق نیست.

• گروه III (غبارها): برای محیط‌های دارای گرد و غبار قابل اشتعال.

۳. کلاس دمایی (Temperature Class)

این کد حداکثر دمای سطحی را که تجهیز در بدترین شرایط کاری ممکن است به آن برسد، مشخص می‌کند. قانون طلایی ایمنی این است: کلاس دمایی تجهیز باید همیشه از دمای خوداشتعالی گاز یا غبار موجود در محیط پایین‌تر باشد.

۴. سطح حفاظت تجهیزات (EPL)

EPL یک راه ساده‌تر برای تطبیق تجهیزات با مناطق خطرناک (زون‌ها) است:

• Ga/Da: سطح حفاظت «بسیار بالا» برای Zone 0 و Zone 20.

• Gb/Db: سطح حفاظت «بالا» برای Zone 1 و Zone 21.

• Gc/Dc: سطح حفاظت «عادی» برای Zone 2 و Zone 22.

با این اطلاعات، کد مثال ما Ex db eb IIC T4 Gb به این صورت ترجمه می‌شود: یک تجهیز ضد انفجار (Ex) که از ترکیب روش‌های حفاظت ضد شعله (db) و ایمنی افزایش‌یافته (eb) استفاده می‌کند، برای خطرناک‌ترین گروه گازی (IIC) مناسب است، حداکثر دمای سطح آن از 135∘C تجاوز نمی‌کند (T4) و دارای سطح حفاظت بالا برای استفاده در Zone 1 است (Gb).

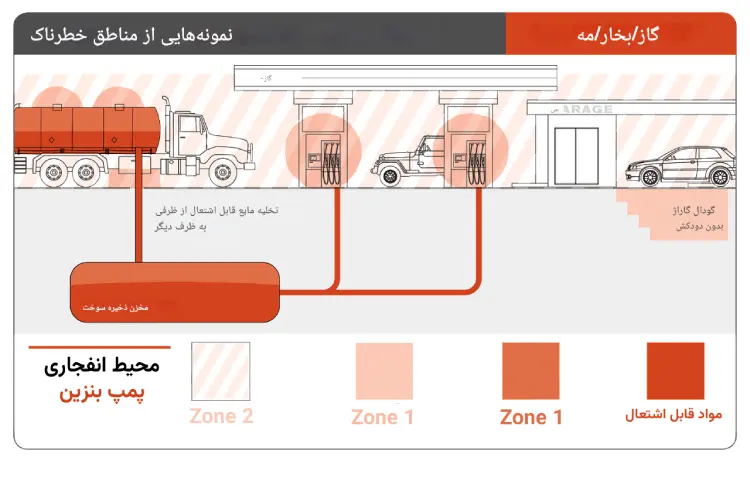

زون بندی مناطق خطرناک: انتخاب تجهیزات مناسب برای هر منطقه خطر

زون بندی ضد انفجار یا طبقه‌بندی مناطق خطرناک، فرآیندی است که در آن یک محیط صنعتی بر اساس فرکانس و مدت زمان حضور اتمسفر انفجاری به مناطق مختلف تقسیم می‌شود. این طبقه‌بندی، سنگ بنای انتخاب صحیح تجهیزات ضد انفجار است.

طبقه‌بندی مناطق گازی (Gas Zones)

• Zone 0: منطقه‌ای که در آن اتمسفر انفجاری به صورت دائم یا برای مدت طولانی (بیش از ۱۰۰۰ ساعت در سال) حضور دارد. مانند فضای داخلی یک مخزن ذخیره بنزین. این منطقه به تجهیزاتی با بالاترین سطح حفاظت (EPL Ga) نیاز دارد.

• Zone 1: منطقه‌ای که در آن احتمال وجود اتمسفر انفجاری در شرایط کار عادی وجود دارد (بین ۱۰ تا ۱۰۰۰ ساعت در سال). مانند اطراف شیرهای تخلیه یا نقاط نمونه‌برداری. این منطقه به تجهیزاتی با سطح حفاظت بالا (EPL Gb) نیاز دارد.

• Zone 2: منطقه‌ای که در آن احتمال حضور اتمسفر انفجاری در شرایط عادی کم است و در صورت وقوع، برای مدت کوتاهی باقی می‌ماند (کمتر از ۱۰ ساعت در سال). مانند انبارهای دارای تهویه مناسب. این منطقه به تجهیزاتی با سطح حفاظت عادی (EPL Gc) نیاز دارد.

طبقه‌بندی مناطق غباری (Dust Zones)

مشابه مناطق گازی، برای گرد و غبارهای قابل اشتعال نیز سه زون تعریف می‌شود:

• Zone 20: حضور دائمی یا طولانی‌مدت ابر غبار قابل اشتعال (EPL Da).

• Zone 21: احتمال حضور ابر غبار قابل اشتعال در شرایط عادی (EPL Db).

• Zone 22: احتمال کم حضور ابر غبار قابل اشتعال در شرایط عادی (EPL Dc).

اشتباه پرهزینه: انتخاب ایمن‌ترین به جای مناسب‌ترین

یک اشتباه رایج در میان مهندسان کم‌تجربه، «بیش از حد ایمن عمل کردن» یا Over-specification است. برای مثال، ممکن است برای یک منطقه Zone 2، یک تجهیز با گواهی Zone 1 (مانند یک محفظه سنگین و گران‌قیمت Ex d) انتخاب شود. اگرچه این کار از نظر فنی ایمن است، اما از نظر اقتصادی و عملیاتی بهینه نیست. این انتخاب منجر به افزایش بی‌دلیل قیمت تجهیزات ضد انفجار، هزینه‌های بالاتر نصب به دلیل وزن و پیچیدگی، و دشواری در نگهداری و تعمیرات می‌شود.

یک مهندس حرفه‌ای می‌داند که برای Zone 2، یک تجهیز با حفاظت Ex n یا Ex ec که سبک‌تر، ارزان‌تر و نصب آسان‌تری دارد، انتخاب هوشمندانه‌تری است که هم ایمنی را تأمین می‌کند و هم هزینه‌ها را مدیریت می‌کند. جدول زیر به شما کمک می‌کند تا برای هر زون، روش حفاظت مناسب را انتخاب کنید.

جدول انتخاب نوع حفاظت بر اساس زون‌بندی

خرید تجهیزات ضد انفجار در ایران: چک‌لیست کاربردی

اخذ گواهینامه ضد انفجار توسط تولیدکننده یک فرآیند پیچیده و دقیق است که شامل ارزیابی طراحی، تست‌های متعدد و ممیزی خط تولید می‌شود. اما مسئولیت شما به عنوان خریدار، اطمینان از صحت و اعتبار این گواهینامه است. این چک‌لیست به شما کمک می‌کند تا با اطمینان کامل خرید کنید.

مرحله ۱: تعریف دقیق نیازمندی‌ها

قبل از هر اقدامی، مشخصات فنی مورد نیاز خود را بر اساس ارزیابی ریسک و زون بندی ضد انفجار محل نصب، به طور دقیق مشخص کنید:

• منطقه خطر (Zone)

• گروه گاز یا غبار (Gas/Dust Group)

• کلاس دمایی (T-Class)

مرحله ۲: انتخاب تأمین‌کننده معتبر

یک تأمین‌کننده معتبر مانند «اعلام حریق ایران» نه‌تنها محصول را به شما می‌فروشد، بلکه اسناد فنی کامل، پشتیبانی پس از فروش و مشاوره تخصصی را نیز ارائه می‌دهد. از تأمین‌کنندگانی که در ارائه مدارک فنی یا پاسخ به سؤالات شما تردید می‌کنند، دوری کنید.

مرحله ۳: راستی‌آزمایی گواهینامه (مهم‌ترین گام)

هرگز به یک کپی از گواهینامه اکتفا نکنید. اصالت آن را همیشه بررسی کنید:

• برای گواهینامه ATEX: شماره ۴ رقمی نهاد صادرکننده (Notified Body) که بعد از علامت CE درج شده را در پایگاه داده NANDO اتحادیه اروپا بررسی کنید.

• برای گواهینامه IECEx: این فرآیند بسیار ساده‌تر و شفاف‌تر است. شماره گواهینامه را مستقیما در وب‌سایت رسمی IECEx وارد کرده و مشخصات کامل آن را مشاهده کنید. عدم وجود گواهینامه در این سایت، یک زنگ خطر جدی است.

• برای پروژه‌های نفتی در ایران: از تأمین‌کننده بخواهید تأییدیه اصالت گواهینامه از نهادهای معتبر داخلی مانند «انجمن نفت ایران» را ارائه دهد.

مرحله ۴: درخواست گواهینامه QAN یا QAR

گواهی نوع محصول (Type Examination Certificate) فقط تأیید می‌کند که یک نمونه از محصول، آزمون‌ها را با موفقیت پشت سر گذاشته است. اما چگونه می‌توان از کیفیت تولید انبوه آن مطمئن شد؟ پاسخ در گواهینامه‌های QAN (برای ATEX) و QAR (برای IECEx) نهفته است.

این گواهینامه‌ها تأیید می‌کنند که کارخانه سازنده دارای یک سیستم مدیریت کیفیت تولید (بر اساس استاندارد $EN/ISO80079-34$) است و به طور مداوم تحت ممیزی قرار می‌گیرد تا اطمینان حاصل شود که تمام محصولات تولیدی با نمونه تأیید شده مطابقت دارند.

همیشه از فروشنده، علاوه بر گواهی محصول، گواهی QAN یا QAR معتبر کارخانه را نیز درخواست کنید. عدم ارائه این سند، نشان‌دهنده ضعف در سیستم کیفیت تولیدکننده است.

برای استعلام قیمت تجهیزات ضد انفجار با گواهینامه معتبر و دریافت مشاوره فنی، به صفحه محصولات ضد انفجار ما مراجعه کنید یا مستقیما با تیم فروش ما تماس بگیرید.

کاربرد تخصصی: سیستم‌های اعلام حریق و گواهینامه SIL

در حوزه تخصصی ما، یعنی سیستم‌های اعلام و اطفاء حریق، ایمنی دو جنبه کلیدی دارد. تجهیزات ضد انفجار نفت و گاز که در این سیستم‌ها به کار می‌روند، مانند دتکتورهای شعله، آژیرها و شستی‌های اعلام حریق، باید دارای دو نوع گواهینامه باشند: ATEX/IECEx و SIL.

بسیاری از متخصصان این دو مفهوم را با یکدیگر اشتباه می‌گیرند، در حالی که هر یک به سؤال متفاوتی پاسخ می‌دهند:

• گواهینامه ATEX/IECEx: به این سؤال پاسخ می‌دهد: «آیا این تجهیز باعث انفجار می‌شود؟» تمرکز این استاندارد بر جلوگیری از تبدیل شدن خود تجهیز به یک منبع احتراق است.



• گواهینامه SIL (Safety Integrity Level): به این سؤال پاسخ می‌دهد: «آیا این تجهیز در مواقع اضطراری به درستی کار خواهد کرد؟» تمرکز این استاندارد بر قابلیت اطمینان عملکردی (Functional Reliability) یک سیستم ایمنی است.

یک دتکتور گاز می‌تواند گواهی ATEX داشته باشد (یعنی خودش گاز را مشتعل نمی‌کند)، اما اگر دارای گواهینامه SIL نباشد، هیچ تضمینی وجود ندارد که در لحظه نشت گاز، به درستی عمل کرده و آلارم بدهد. برای سیستم‌های حیاتی که با جان انسان‌ها سروکار دارند، مانند سیستم‌های F&G، وجود هر دو گواهینامه الزامی است. این نشان‌دهنده درک عمیق از ایمنی سیستمی است، نه فقط ایمنی محصول.

نگهداری و تعمیرات: چگونه گواهینامه تجهیزات خود را معتبر نگه داریم؟

دریافت گواهینامه در زمان خرید، پایان ماجرا نیست؛ بلکه آغاز یک فرآیند مدیریت چرخه عمر است. نگهداری و بازرسی نادرست می‌تواند معتبرترین گواهینامه‌ها را بی‌اثر کند. استاندارد بین‌المللی $IEC60079-17$ راهنمای اصلی برای بازرسی و نگهداری تجهیزات ضد انفجار است.

بازرسی‌ها به سه سطح تقسیم می‌شوند:

• بازرسی چشمی (Visual): بررسی عیوب ظاهری مانند شکستگی، خوردگی یا شل بودن پیچ‌ها که بدون نیاز به ابزار قابل مشاهده است.

• بازرسی نزدیک (Close): بررسی دقیق‌تر که ممکن است نیاز به استفاده از نردبان یا ابزار ساده داشته باشد، اما نیازی به باز کردن محفظه نیست.

• بازرسی دقیق (Detailed): شامل باز کردن محفظه، بررسی اتصالات داخلی، اندازه‌گیری فواصل مسیر شعله (در تجهیزات Ex d) و تست‌های عملکردی است. این بازرسی باید در حالت بی‌برق انجام شود.

هشدار جدی: تعمیرات غیرمجاز، گواهینامه شما را باطل می‌کند! یک اشتباه مهلک، سپردن تعمیرات تجهیزات ضد انفجار (مانند سیم‌پیچی مجدد یک موتور Ex d) به کارگاه‌های غیرمتخصص است. حفاظت ضد انفجار به تلرانس‌های مهندسی بسیار دقیق وابسته است. هرگونه تعمیر غیراصولی، این تلرانس‌ها را از بین برده و گواهینامه تجهیز را فورا باطل می‌کند.

راه‌حل صحیح، استفاده از خدمات تعمیرگاه‌های مورد تأیید تحت طرح IECEx Certified Service Facility است. این مراکز بر اساس استاندارد $IEC60079-19$ ممیزی شده و صلاحیت آن‌ها برای تعمیر و بازسازی تجهیزات ضد انفجار بدون آسیب رساندن به ایمنی آن‌ها تأیید شده است.

نتیجه‌گیری: ایمنی یک انتخاب نیست، یک استاندارد است

در محیط‌های پرخطر صنعتی، ایمنی بر پایه حدس و گمان بنا نمی‌شود؛ بلکه بر اساس استانداردها، گواهینامه‌ها و فرآیندهای دقیق مهندسی شکل می‌گیرد. گواهینامه ضد انفجار مهم‌ترین ابزار شما برای اطمینان از این است که تجهیزات شما به جای حل مشکل، خود به بخشی از آن تبدیل نمی‌شوند.

در این راهنما آموختیم که:

• درک کامل کدهای درج شده روی استاندارد ضد انفجار برای انتخاب صحیح تجهیزات حیاتی است.

• گواهینامه IECEx به دلیل شفافیت و پذیرش جهانی، گزینه‌ای استراتژیک برای تجهیزات ضد انفجار در ایران است.

• راستی‌آزمایی گواهینامه و درخواست سند QAN/QAR از تأمین‌کننده، نشانه یک خرید هوشمندانه و مسئولانه است.

• در سیستم‌های ایمنی حیاتی، گواهینامه SIL به اندازه ATEX/IECEx اهمیت دارد.

• نگهداری صحیح و تعمیرات توسط مراکز معتبر، ضامن تداوم ایمنی در طول عمر تجهیزات است.

ایمنی مجموعه شما به تصمیماتی که امروز می‌گیرید بستگی دارد. برای اطمینان از انطباق کامل با استانداردها و خرید تجهیزات ضد انفجار با گواهینامه معتبر، همین امروز با مشاوران متخصص ما در «اعلام حریق ایران» تماس بگیرید. ما به شما کمک می‌کنیم تا با اطمینان کامل، امن‌ترین انتخاب را برای محیط صنعتی خود داشته باشید.
